Jak dobrać reduktor PM do silnika elektrycznego z kołnierzem B14?

Dobór odpowiedniego reduktora do silnika elektrycznego to jedno z podstawowych zadań w projektowaniu układów napędowych. W przypadku silników z kołnierzem B14 – czyli z mniejszym kołnierzem montażowym w stosunku do wersji B5 – niezbędne jest zastosowanie takiego wariantu reduktora, który uwzględnia zarówno typ mocowania, jak i parametry mechaniczne i użytkowe. Reduktory z serii PM, zwłaszcza w wersjach ślimakowych, są często wykorzystywane w połączeniu z silnikami B14, jednak prawidłowy dobór wymaga uwzględnienia kilku kluczowych czynników. Poniżej przedstawiamy, jak dobrać reduktor PM do silnika z kołnierzem B14, unikając najczęstszych błędów i zapewniając pełną kompatybilność.

Kołnierz B14 – cechy i oznaczenia

Kołnierz B14 (nazywany też małym kołnierzem czołowym) to jedno z najczęściej stosowanych rozwiązań mocujących w małych i średnich silnikach elektrycznych. Charakteryzuje się kompaktowymi wymiarami i otworami montażowymi rozmieszczonymi blisko osi wału. W porównaniu do wariantu B5, kołnierz B14 ma mniejszą średnicę zewnętrzną oraz mniejsze rozstawy otworów, co czyni go idealnym wyborem w aplikacjach, gdzie przestrzeń montażowa jest ograniczona.

Dobierając reduktor do takiego silnika, należy zwrócić szczególną uwagę na zgodność otworów kołnierza, średnicę otworu centrującego oraz typ wału – najczęściej jest to wał cylindryczny o średnicy 9, 11 lub 14 mm, zależnie od mocy jednostki napędowej.

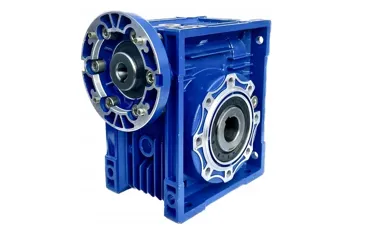

Dobór reduktora PM do silnika B14 – najważniejsze parametry

Przy doborze reduktora PM do silnika z kołnierzem B14 kluczowe znaczenie mają następujące elementy:

• Wymiar kołnierza wejściowego reduktora – musi być zgodny ze średnicą i rozstawem otworów kołnierza B14 danego silnika.
• Średnica wału silnika – powinna odpowiadać średnicy tulei wejściowej reduktora lub być dopasowana poprzez odpowiedni pierścień redukcyjny.
• Typ mocowania silnika do reduktora – silnik B14 wymaga obudowy reduktora z gniazdem dopasowanym do kołnierza czołowego i odpowiednim zestawem śrub montażowych.
• Moc i prędkość obrotowa silnika – wpływają na wybór wielkości reduktora i przełożenia.
• Układ montażowy (pozycja pracy) – niektóre reduktory PM są produkowane w wersjach do pracy poziomej lub pionowej – dobór zależy od finalnej zabudowy napędu.

Dobór przełożenia i weryfikacja momentu

Po dopasowaniu wymiarów mechanicznych należy przejść do doboru przełożenia. Zależnie od wymaganej prędkości na wyjściu, przełożenie może wynosić od 7,5:1 do nawet 100:1. Dla przykładu: jeśli silnik B14 pracuje z prędkością 2800 obr./min, a wymagane jest 140 obr./min na wyjściu, optymalne przełożenie to:

i = 2800 / 140 = 20

Wartość ta powinna zostać zweryfikowana z katalogiem producenta reduktorów PM – nie wszystkie przełożenia są dostępne dla każdej wielkości obudowy. Ponadto, należy sprawdzić, czy moment wyjściowy generowany przez reduktor przy danym przełożeniu nie przekracza jego dopuszczalnych wartości.

Zestawy montażowe i kompatybilność

W praktyce, producenci reduktorów PM oferują gotowe zestawy montażowe dostosowane do najczęstszych typów silników elektrycznych, w tym do wersji B14. W skład takiego zestawu wchodzą:

• kołnierz wejściowy dopasowany do danego typu silnika,
• tuleja wejściowa dopasowana do średnicy wału,
• zestaw śrub montażowych i uszczelek,
• opcjonalnie pierścienie centrujące lub adaptery.

Dobierając reduktor do silnika B14, warto korzystać z tabel zgodności udostępnianych przez producentów – zawierają one zestawienie konkretnych modeli silników i kompatybilnych rozmiarów reduktorów PM. W razie wątpliwości, warto skonsultować się z działem technicznym dostawcy, który pomoże dobrać zestaw zgodnie z oczekiwaniami aplikacyjnymi i mechanicznymi.

Dobór reduktora PM do silnika elektrycznego z kołnierzem B14 wymaga zarówno dopasowania wymiarów mechanicznych, jak i prawidłowego doboru parametrów użytkowych – takich jak przełożenie, moment wyjściowy czy sposób montażu. Dzięki bogatej ofercie zestawów montażowych i normatywnych rozwiązań konstrukcyjnych, proces ten może być przeprowadzony sprawnie i bezpiecznie. Właściwy dobór to nie tylko kwestia kompatybilności, ale także trwałości całego układu napędowego i jego efektywnej pracy w długim okresie eksploatacji.
